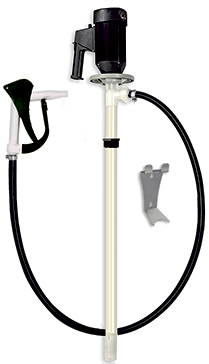

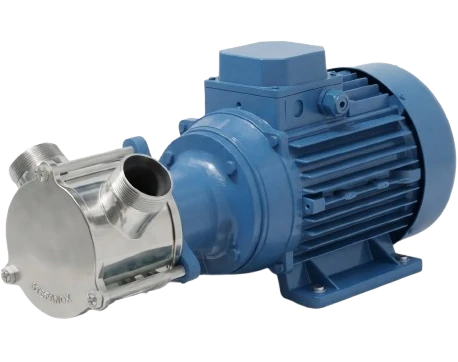

Pumpen für chemische, abrasive, feststoffhaltige, viskose, ölhaltige oder hygienisch sensible Medien.

Ausgangspunkt ist der Dampfdruck des Mediums bei Betriebstemperatur, der gegen den atmosphärischen Druck und die geodätische Saughöhe gerechnet wird. Projektingenieure berechnen den NPSH-Abstand so, dass der statische Druck am Laufradeintritt stets über dem Dampfdruck bleibt. Eine Unterschreitung führt zur Implosion der Blasen (Kavitation), was Materialabtrag und einen Abfall von Volumenstrom und Wirkungsgrad zur Folge hat.

Gehäusetemperatur und Zündtemperatur des Mediums bilden den Werkstoff-Ausgangspunkt; man setzt auf funkenfreie Werkstoffe und hermetische Trennung. Die berührungslose Kraftübertragung durch Permanentmagnete ermöglicht die Installation ohne dynamische Wellendichtungen. Grenze ist die Wirbelstromverlust-Wärme des Spalttopfs; bei mangelhafter Kühlung droht ein thermischer Lagerschaden.

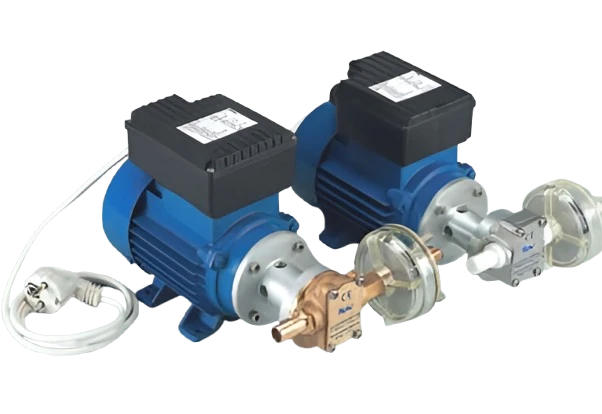

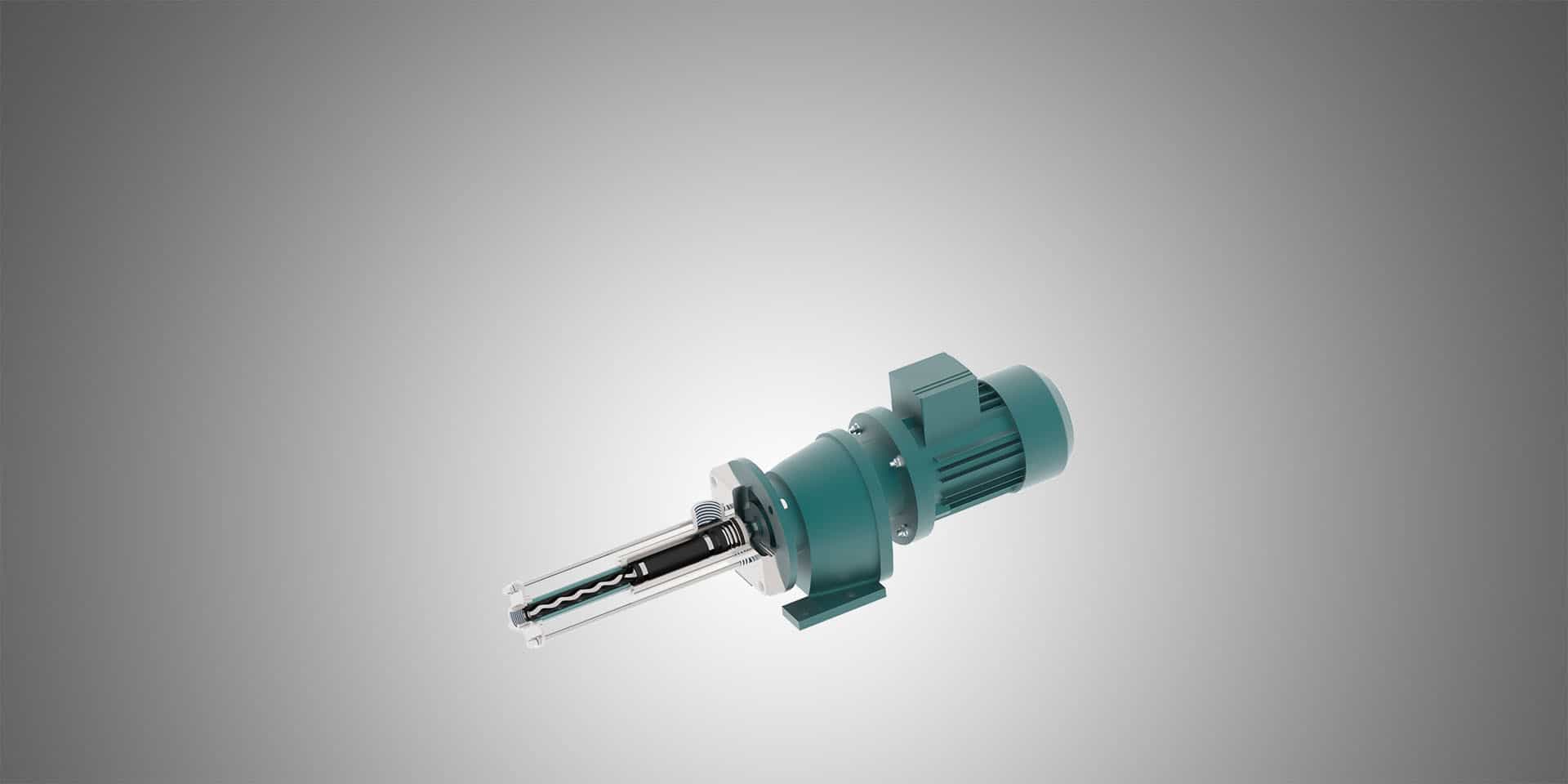

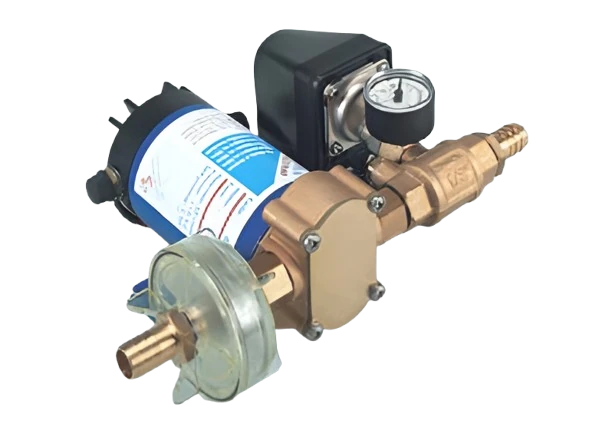

Bei viskosen Medien (z. B. ＞ 1.000 mPas) ist die interne Spaltgeometrie entscheidend; eine reduzierte Drehzahl sichert die vollständige Zahnlückenfüllung. Hohe Zähigkeit erhöht die innere Reibung, was zu erhöhtem Drehmomentbedarf und Eigenerwärmung führt. Bei zu hoher Viskosität sinkt der hydraulische Wirkungsgrad und die Gefahr der Wellendurchbiegung steigt, was zum Fressen der Gleitlager führt.

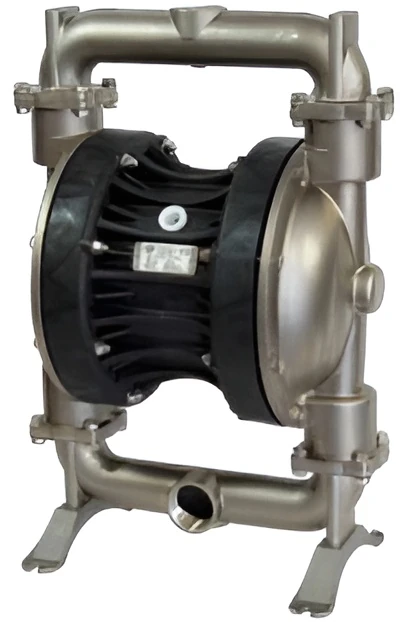

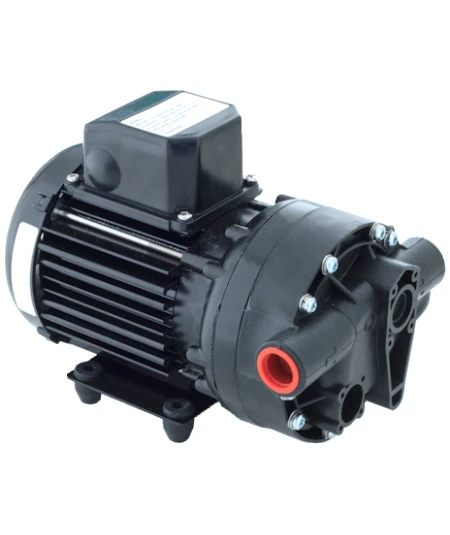

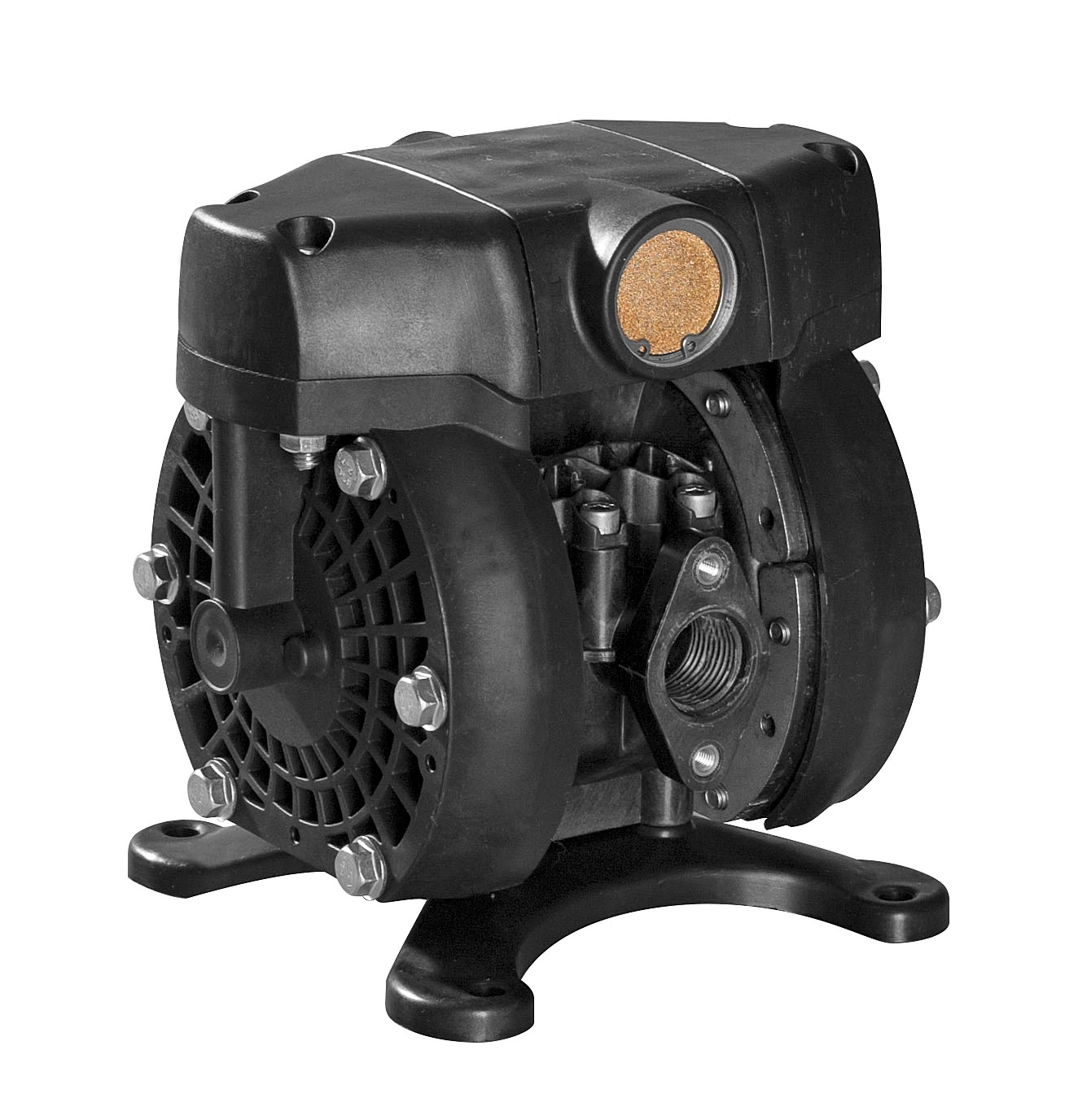

Ausgangspunkt ist die Beschleunigung der Flüssigkeitssäule in der Saugleitung bei oszillierenden Systemen wie Kolben- oder Membranpumpe. Bei unzureichender Dimensionierung entstehen Unterdruckspitzen, die den Dampfdruck unterschreiten und Materialausbrüche provozieren. Dies führt zu einer Drift der Kennlinie, wodurch die Dosiergenauigkeit nicht mehr innerhalb der geforderten 0,5 %-Toleranz gehalten werden kann.

Primärer Parameter ist die Beständigkeit von Elastomeren gegenüber aggressiven Medien (z. B. Schwefelsäure bei 60 °C). Ein häufiger Fehler ist Edelstahl 1.4404 in chloridhaltigen Umgebungen, was zu Lochfraßkorrosion führt. Ungeeignete Thermoplaste werden ausgeschlossen, da deren Versprödung zum Bersten des Gehäuses unter Druckbelastung führen kann.

Digitale Schnittstellen erfassen Druck, Temperatur und Leckage zur Zustandsüberwachung. Externe Frequenzumrichter passen den Betriebspunkt dynamisch an Viskositätsschwankungen an. Ohne diese Integration führt ein plötzlicher Anstieg des Gegendrucks zur Motorüberlastung oder zum Ansprechen des Überströmventils, was die MTBF reduziert.

Schwingungsspektren und Lagertemperaturen werden über IO-Link oder Profibus erfasst. Die Analyse der Schwingungsemissionen ermöglicht die frühzeitige Identifikation von Unwuchten oder beginnenden Lagerschäden (Condition Monitoring). So lassen sich Intervalle optimieren, bevor ein Wellenbruch oder die Zerstörung der Magnetkupplung den Anlagenstillstand erzwingt.

Die Validierung basiert auf der volumetrischen Prüfung unter realen Prozessbedingungen, wobei die Schlauchpumpe als Referenzaggregat dient. Die Verdrängung pro Umdrehung wird präzise gemessen und mit dem Prozessleitsystem abgeglichen. Pulsationen dürfen die Messgenauigkeit nicht beeinflussen, da eine Sollwertabweichung die chemische Validität der gesamten Charge gefährdet.

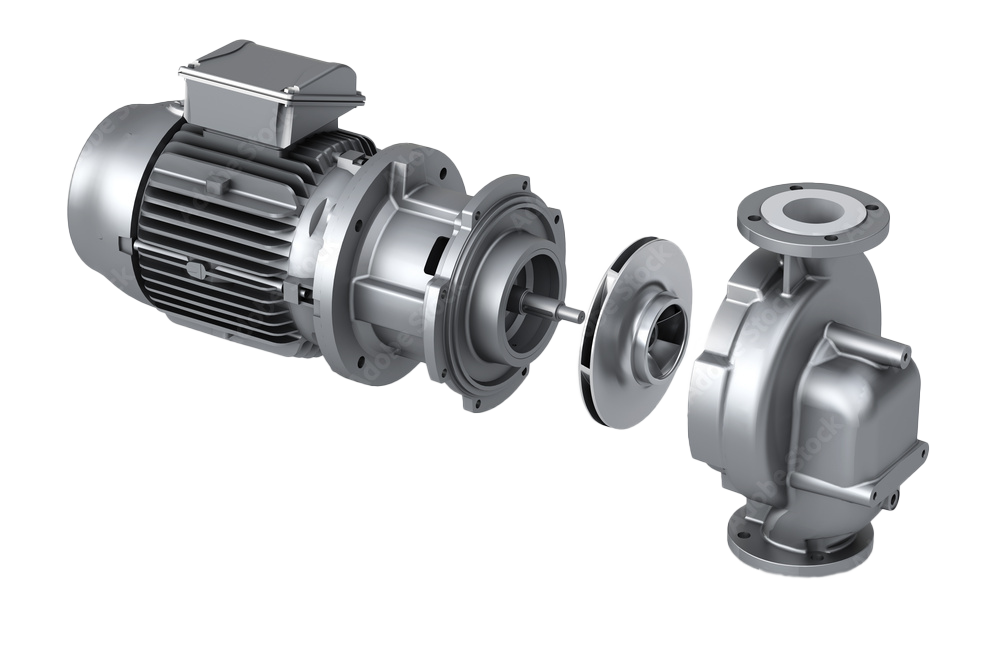

Entscheidend ist die Abstimmung der spezifischen Schnellläufigkeit des Laufrads auf das Kennlinienfeld der Anlage. Die Berechnung im Bestpunkt optimiert die Energieaufnahme und minimiert radiale Lagerkräfte. Ein Betrieb fernab des BEP führt zu erhöhter Rezirkulation, die selbst Hocheffizienzmotoren nicht kompensieren können, und überlastet die Gleitringdichtung thermisch.

Ausgangspunkt sind Partikelgröße und Konzentration der Feststoffe im Slurry, was Tauchmotorpumpen oder schwere Prozesspumpen bedingt. Laufrad und Gehäuse müssen durch hohe Chromguss-Legierungen vor mechanischer Prallerosion geschützt werden. Bei Geschwindigkeiten ＞ 15 m/s steigt die Verschleißrate exponentiell, was die Instandhaltungskosten in unwirtschaftliche Bereiche treibt.

Ausgangspunkt ist Edelstahl 1.4404 mit Oberflächenrauheit Ra ＜ 0,8 µm sowie integrierte Trockenlaufschutzsysteme. Die EHEDG-konforme Architektur eliminiert Toträume, sodass CIP-Flüssigkeiten alle medienberührten Flächen erreichen. Konventionelle Wellendichtungen werden ausgeschlossen, da deren Spalte Nährboden für Verkeimungen bieten.

Standard sind doppeltwirkende Gleitringdichtungssysteme mit Sperrwasserdruck. Ein definierter Überdruck der Sperrflüssigkeit verhindert das Eindringen produktseitiger Öle in die Dichtungsspalte. Ohne regelmäßige Überprüfung führt die Verkokung des Öls an den Gleitflächen zum Leckage-Ausfall.

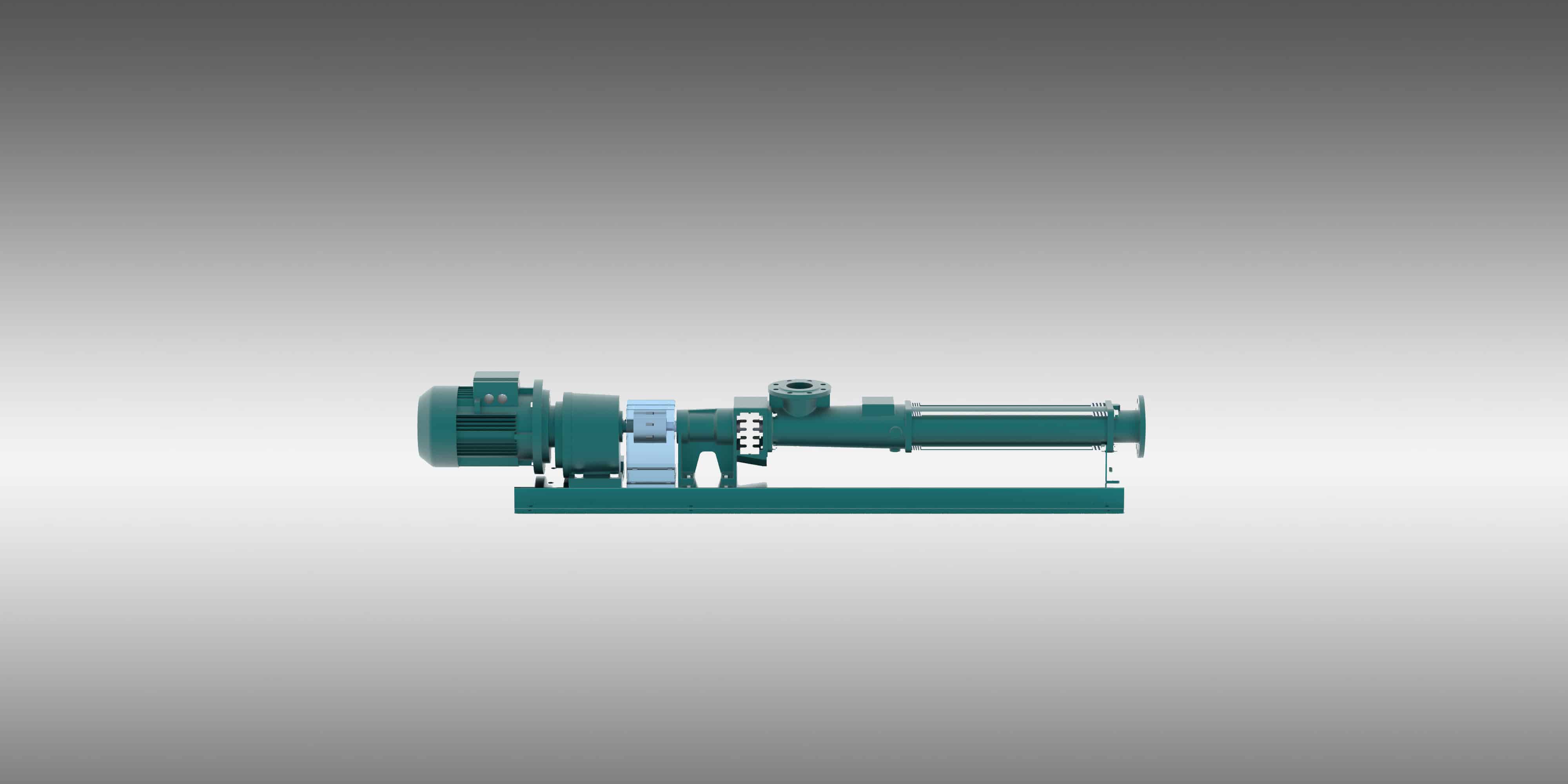

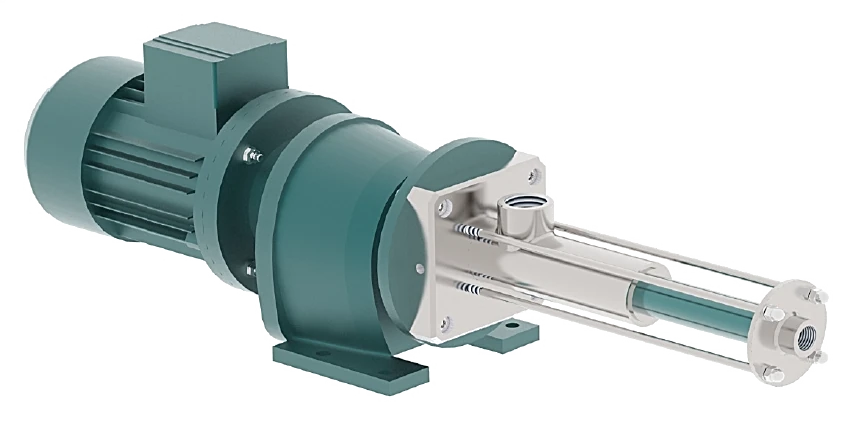

Die Schraubenspindelpumpe wird wegen ihres scherarmen Förderprinzips und der zerstörungsfreien Förderung von Feststoffen genutzt. Die axiale Förderung mit minimaler Turbulenz verhindert Oxidation des Mediums. Bei zu hohen Drücken (＞ 10 bar) steigt der Schlupf, was die Textur des Konzentrats zerstört.

Die Konformitätserklärung dokumentiert die strukturelle Integrität und funktionale Sicherheit des Pumpenaggregats unter Last. Die technische Dokumentation garantiert eingehaltene Sicherheitsabstände und Druckprüfungen (z. B. 1,5-facher Nenndruck). Fehlt diese Zertifizierung, drohen Haftungsrisiken und der Ausschluss aus internationalen Beschaffungsprozessen.

Die Pumpe wirkt als aktives Element im Wärmetauscherkreislauf; Schwingungsemissionen geben Aufschluss über die Lagerstabilität. Externe Frequenzumrichter passen den Volumenstrom exakt dem thermischen Bedarf an. Bei unzureichender Motorkühlung ist die Schutzart IP65 gefährdet, was zum Wicklungsbrand führen kann.

Die Berechnung basiert auf der statistischen Auswertung der Standzeiten von Verschleißteilen wie O-Ringen und Gleitlagern. Entscheidend ist die Korrelation zwischen Bestpunkt (BEP) und mechanischer Spannung auf die Welle. Originalteile mit exakt abgestimmten Fertigungstoleranzen verlängern die MTBF um bis zu 40 %.

Ein kritischer Fehler ist der Einsatz nicht-lebensmittelechter Schmierstoffe. Ein weiterer Fehler ist das Anziehen von Gehäuseschrauben ohne Drehmomentschlüssel, was Verspannungen in der Gleitringdichtung verursacht. Nach jeder Wartung erfolgt eine erneute Validierung der Dosiergenauigkeit.

Betriebsdaten wie Volumenstrom und Leistungsaufnahme werden über standardisierte Bus-Systeme fernübertragen. Die Systemintegration ermöglicht automatisierte Reaktionen auf Trübungswerte oder Druckabfälle im Versorgungsnetz. Ohne diese Anbindung lassen sich Lebenszykluskosten durch Hocheffizienzmotoren nicht voll ausschöpfen.

Die Architektur basiert auf radial beweglichen Schiebern, die an der Gehäuseinnenwand entlanggleiten. Feststoffe führen zum Verklemmen der Flügel in ihren Schlitzen oder zu tiefen Riefen in der Laufbahn. Dieser Pumpentyp ist daher nicht für abrasive Medien geeignet.

Gemessen wird die elektrische Wirkleistung im Verhältnis zur hydraulischen Förderleistung (P_hyd = ρ·g·Q·H). Die Optimierung erfolgt durch hocheffiziente Strömungsmaschinen und Minimierung interner Spaltverluste. Ein sinkender Wirkungsgrad erhöht die thermische Belastung des Filtermediums und reduziert dessen Standzeit.

Ausgangspunkt ist ein verstärkter Elastomerschlauch als einzige medienberührte Komponente im Gehäuse. Die vollständige Okklusion des Schlauchs durch Rollen oder Gleitschuhe fördert Feststoffe ohne Kontakt zu rotierenden metallischen Teilen. Bei Überschreitung der maximalen Drehzahl droht ein Schlauchbruch mit Medienaustritt ins Pumpengehäuse.

Vakuumerzeuger dienen der Evakuierung von Gastanks, wobei die Schmierung der Dichtelemente oft über das Medium erfolgt. Ein Abreißen des Flüssigkeitsfilms führt zur instantanen Überhitzung der Dichtkanten und zum Materialfressen. Trockenlaufschutzsysteme (z. B. kapazitive Sensoren) verhindern den thermischen Verzug des Gehäuses.

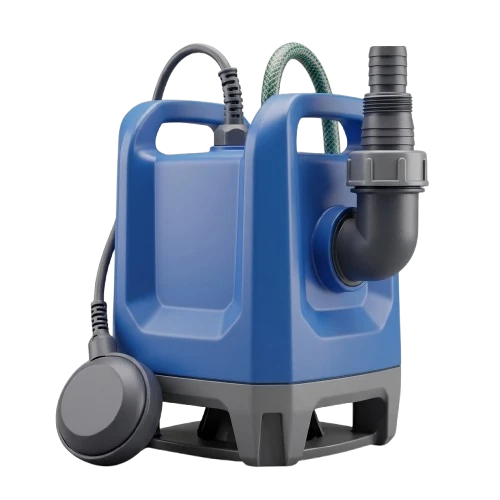

Ausgangspunkt ist die Normierung von Anschlussmaßen und Leistungsdaten nach DIN EN ISO 5199 für Tauchmotorpumpen. Standardisierte Module ermöglichen den schnellen Austausch zwischen verschiedenen Stationen der Kläranlage. Ohne diese Standardisierung steigen Lagerkosten für Ersatzteile exzessiv.

Beschleunigungsaufnehmer detektieren Frequenzen, die auf Kavitation, Lagerschäden oder Zahnradverschleiß hindeuten. So lassen sich Ermüdungserscheinungen im Materialgefüge der Welle frühzeitig erkennen. Schwingwerte oberhalb von 4,5 mm/s (nach ISO 10816) halbieren die Lebensdauer der Gleitringdichtung.

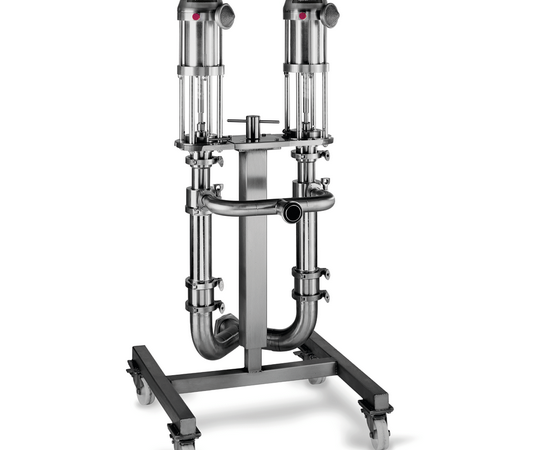

Die Kolbenpumpe ist für höchste Drücke bei geringen Volumenströmen konzipiert, jedoch verschleißen Ventilsitze und Dichtpackungen durch Feststoffe stark. Die Zentrifugalpumpe erlaubt große Feststoffdurchgänge, hat aber geringeren Wirkungsgrad bei hohen Drücken. Bei abrasiven Suspensionen ist sie wegen geringerer Instandhaltungskosten überlegen, sofern der Druck unter 10 bar bleibt.

Das multiphasige Medium weist neben flüssigen Kohlenwasserstoffen oft hohe Gasanteile (GLR) und Begleitwasser auf. Die kontinuierliche Abdichtung der Kammern durch ineinandergreifende Spindeln erfordert einen Restflüssigkeitsfilm. Bei Gasanteilen über 90 % steigt das Risiko der Überhitzung, was ohne Rezirkulationsleitung zum thermischen Verzug der Spindeln führt.

Extreme Druckstufen (PN 100+) und Temperaturen bis 400 °C erfordern Duplex-Stähle oder spezielle Legierungen. Thermische Ausdehnung erzeugt enorme Spannungen auf den Flanschanschluss, weshalb eine mittenachsige Aufhängung (Centerline-Mounted) vorgesehen wird. Starre Rohrleitungsanschlüsse ohne Kompensatoren sind ein No-Go-Fehler.

Häufig kommen doppeltwirkende Dichtungen in Tandem-Anordnung (API Plan 52/53) mit Sperrsystem zum Einsatz. Dies verhindert, dass toxische Gase oder entzündliche Öle bei Primärdichtungsversagen in die Atmosphäre gelangen. Fällt der Sperrdruck unter den Prozessdruck, kommt es zur Produktkontamination des Sperrmediums.

Bei Viskositäten bis 100.000 mPas ist die Beheizung des Pumpengehäuses (Heizmantel) entscheidend, um die Fließfähigkeit sicherzustellen. Sinkt das Medium unter die Stocktemperatur, fällt der Wirkungsgrad drastisch und blockiert mechanisch den Läufer. Hocheffizienzmotoren sind hier nur mit Sanftanläufern oder Frequenzumrichtern sinnvoll.

Entscheidend ist die H2S-Beständigkeit der medienberührten Werkstoffe nach NACE-Standard, um wasserstoffinduzierte Spannungsrisskorrosion auszuschließen. Eine 100 %ige Röntgenprüfung der Schweißnähte sowie eine Helium-Dichtheitsprüfung sind vorgeschrieben. Komponenten ohne entsprechende Zeugnisse (3.1/3.2) sind ein kritischer Fehler.

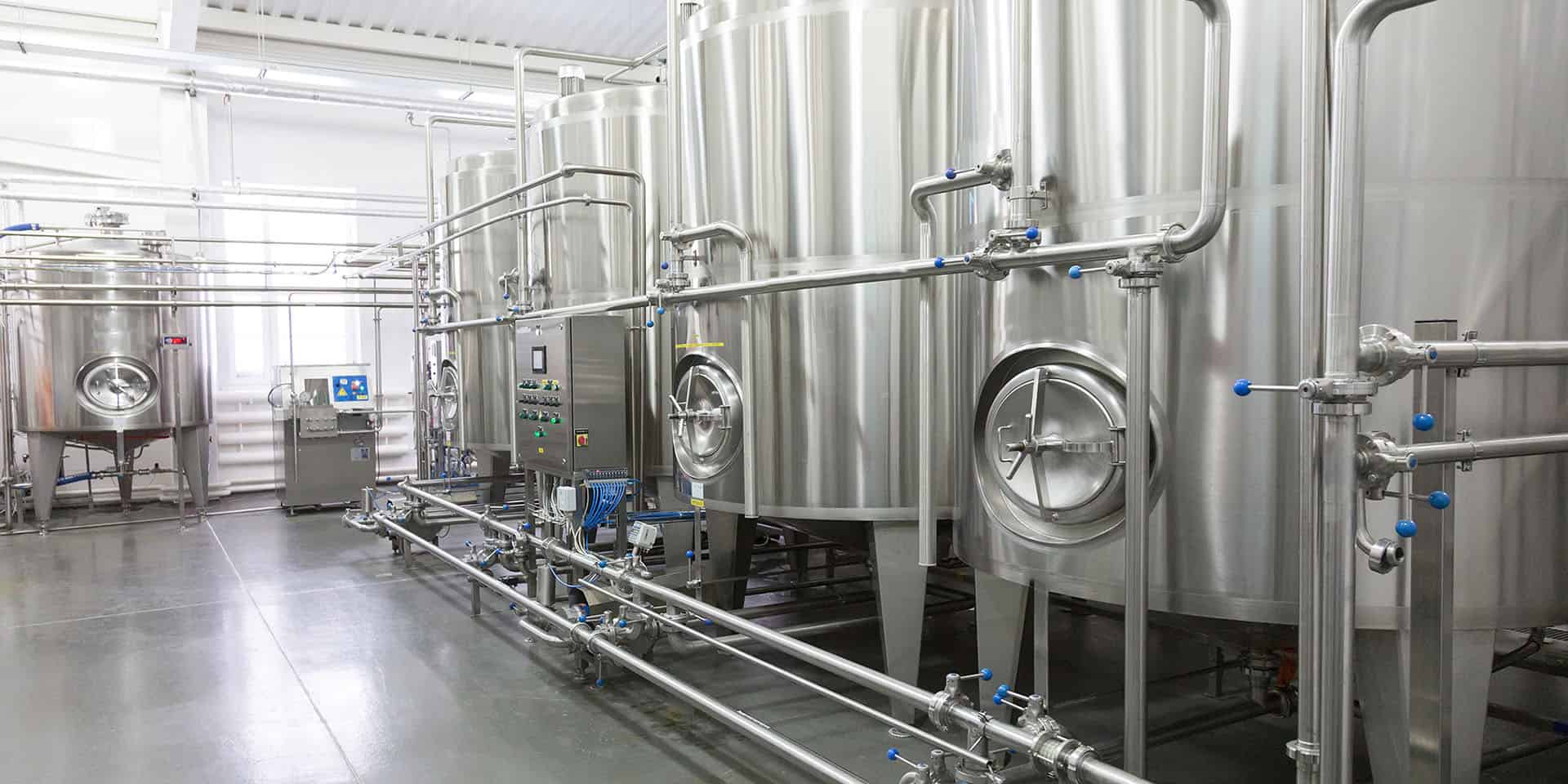

Ausgangspunkt ist eine totraumfreie Gehäusegeometrie und Werkstoffe wie Edelstahl 1.4404 mit elektropolierten Oberflächen (Ra ＜ 0,4 µm). Die lückenlose Reinigungsmöglichkeit (CIP/SIP) erfordert Elastomere wie EPDM oder PTFE nach FDA/USP Class VI. Gleitlager innerhalb des Medienstroms werden ausgeschlossen, wenn sie nicht rückstandsfrei gespült werden können.

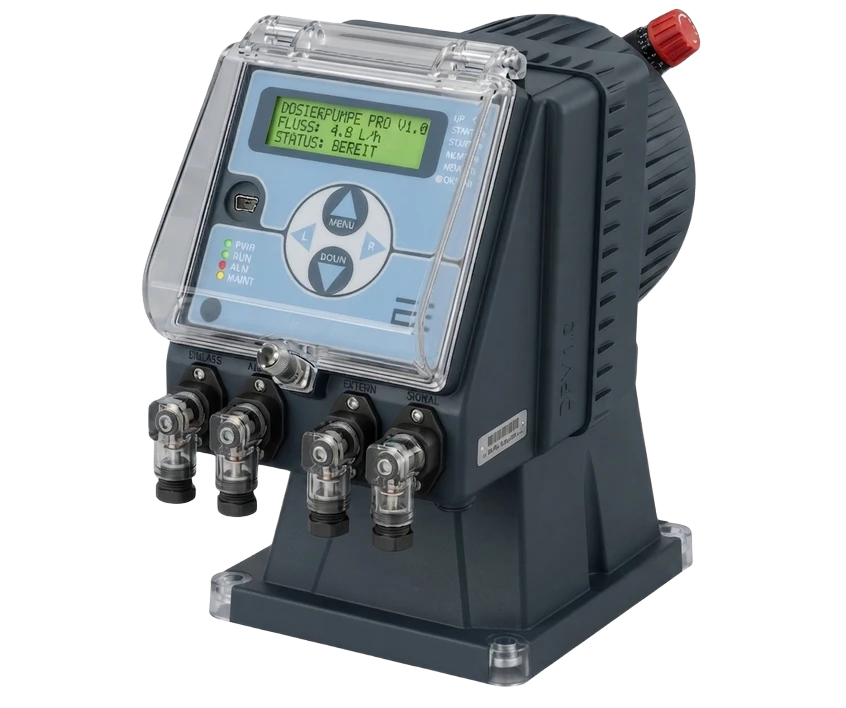

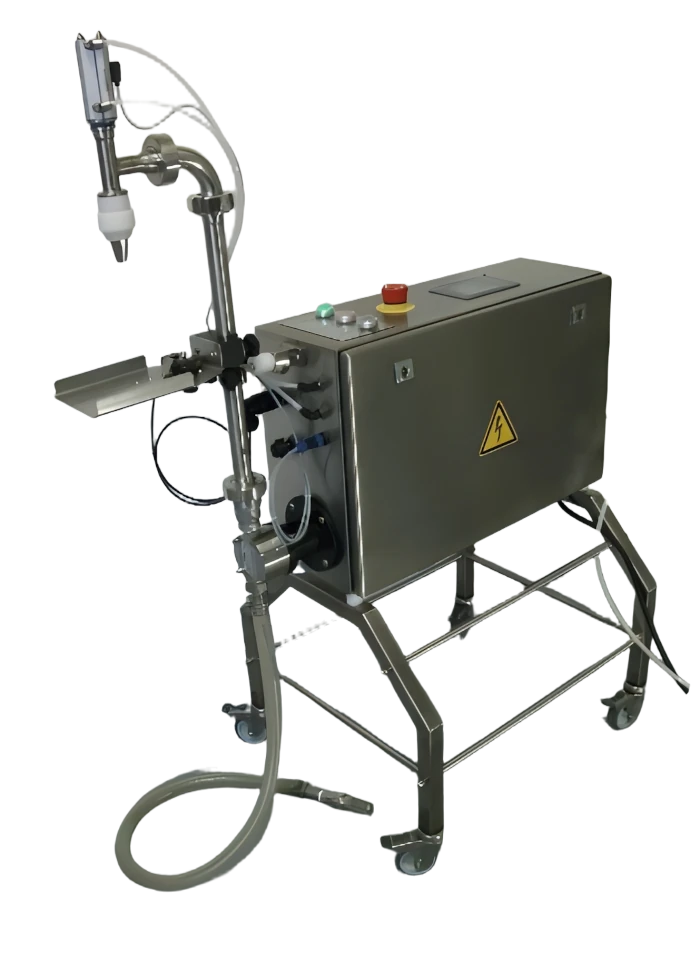

Entscheidend ist die exakte Volumenstromregelung bei variablen Drücken im Vorlagebehälter. Dosiersysteme reagieren auf kleinste Luftanschlüsse oder Viskositätsschwankungen mit einer Drift der Abfüllmenge. Durchflussmessung und hochpräzise Sensorik halten die Abweichung unter 0,2 %.

Magnetkupplungspumpen sind Standard für die leckagefreie Förderung von Ether oder Alkoholen. Die hermetische Trennung durch einen Spalttopf eliminiert die Gefahr von Funkenbildung an mechanischen Dichtungen. In Ex-Zonen wird die Temperaturüberwachung des Spalttopfs via IO-Link ins Prozessleitsystem eingebunden.

Ein kritischer Fehler ist der Einsatz von Elastomeren mit unzureichender Beständigkeit gegenüber Dampfsterilisation (＞ 121 °C). Ein weiterer Fehler ist die Auslegung ohne Berücksichtigung der Scherkräfte, da Zentrifugalpumpen mit hohen Drehzahlen Proteinketten zerstören können. Membran- oder Schlauchpumpen werden für scherempfindliche Zellkulturen empfohlen.

Der NPSH-Wert der Anlage muss bei der Förderung von heißen Ölen oder Emulsionen kritisch gegen den Dampfdruck gerechnet werden. So werden Kavitationsschäden am Laufrad durch implodierende Dampfblasen verhindert. Eine zu geringe Zulaufhöhe führt zur Schaumbildung im Produkt, was die Dosiergenauigkeit zerstört.

Hohe Pigmentdichte führt zu massiver hydroabrasiver Erosion. Der Abtrag der Passivschicht des Metalls durch Partikel wird von korrosivem Angriff gefolgt. Gehärtete Werkzeugstähle oder Keramikbeschichtungen sind notwendig, da Standard-Edelstahl bereits nach 500 Betriebsstunden einen Leistungsverlust von 20 % erleidet.

Die Zündgruppe IIB oder IIC erfordert eine strikte Einhaltung der Zertifizierung nach Maschinenrichtlinie für explosionsgefährdete Bereiche. Es muss sichergestellt sein, dass keine Reibfunken durch Laufradberührung oder Fremdkörper entstehen. Sensorik zur Überwachung der Lagertemperatur ist erforderlich, da ein Blockieren der Zahnradpumpe zur Selbstentzündung führen kann.

Bei der Förderung von Zellstoff-Suspensionen ist die Faserkonzentration der kritische Viskositätsparameter. Frequenzumrichter passen den Volumenstrom an die Blattbildung im Siebbereich an und sparen Energie. Eine zu hohe Drehzahl führt zur Entwässerung des Stoffes in der Pumpe (Pfropfenbildung) und zum mechanischen Wellenbruch.

Ausgangspunkt ist die pulsationsarme Förderung von Schmelzen bei Drücken bis zu 350 bar. Die Analyse der Schwingungsemissionen detektiert Unregelmäßigkeiten im Zahneingriff, die auf Verschleiß der Gleitlager hindeuten. Schwingungen führen hier zu periodischen Dickenschwankungen im extrudierten Kunststoffprofil.

Ein fataler Fehler ist die Auswahl von Dichtungswerkstoffen, die unter Medieneinfluss quellen (z. B. NBR bei bestimmten Polyolen). Ein weiterer Fehler ist die Auslegung ohne Berücksichtigung der Reinigbarkeit. Ein festsitzendes Laufrad reduziert den hydraulischen Wirkungsgrad auf Null und zerstört den Antriebsmotor thermisch.

Ausgangspunkt ist die Filtration des Kühlschmierstoffs, der oft mit Metallspänen belastet ist. Hochdruck-Schraubenspindelpumpen fördern das Medium direkt durch die Werkzeugspindel an die Schneide. Ein Absinken des Volumenstroms führt zur sofortigen Überhitzung des Werkzeugs und zum Verlust der Fertigungspräzision.

In Kraftwerken bilden Kesselspeisewasserpumpen mit Drücken über 150 bar den technischen Standard. Kavitation bei Lastwechseln führt zu massiven Schäden, weshalb präventive Wartung essenziell ist. Eine Vernachlässigung der Gleitringdichtungssysteme führt zur schlagartigen Verdampfung des Leckagewassers, was das Personal durch Verbrühung gefährdet.

Ausgangspunkt ist die Förderung von Gärresten oder flüssigen Futtermitteln mit hohem Trockensubstanzgehalt. Modulare Stationen erlauben schnelle Skalierung und einfache Integration in die SPS des Hofmanagements. Da Kreiselpumpen oft nicht für viskose Vitamine geeignet sind, werden Drehkolbenpumpen spezifiziert, um Nährstoffverluste zu vermeiden.

In der Entsorgungswirtschaft laufen Pumpen oft im Dauerbetrieb, wobei Stromkosten über 90 % der Lebenszykluskosten ausmachen. Die Berechnung im Bestpunkt stellt sicher, dass das Laufrad exakt auf die geodätische Höhe der Kläranlage abgestimmt ist. Hocheffizienzmotoren (IE4/IE5) senken die Amortisationszeit auf unter zwei Jahre.

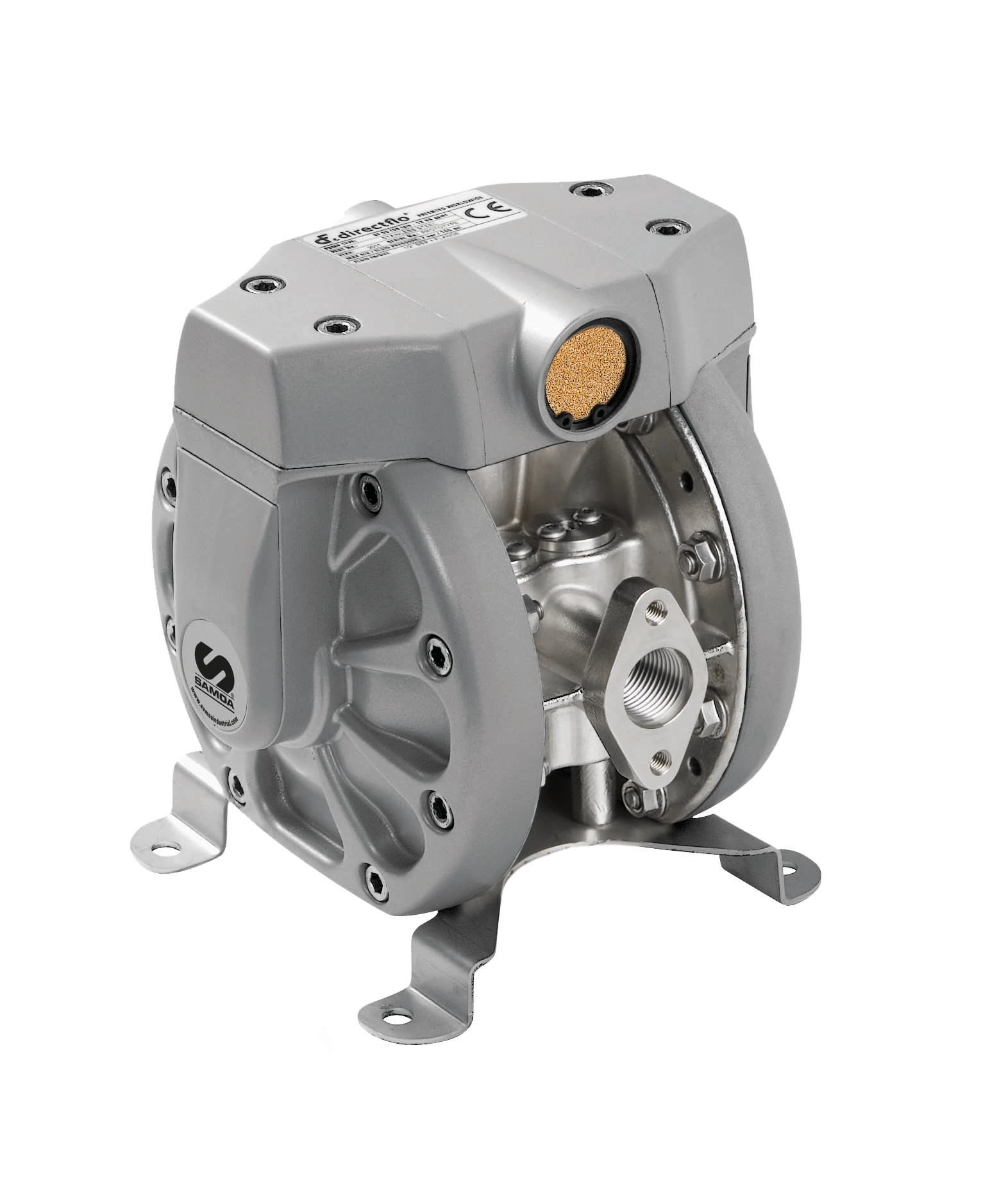

Ausgangspunkt ist die Unempfindlichkeit gegenüber unkontrollierten Feststoffen wie Steinen oder Metallteilen in Sickerwässern. Bevorzugt werden Flügelzellen- oder Membranpumpen mit großen Ventildurchgängen. Ohne Panzerung der medienberührten Teile führt Erosion durch abrasive Partikel zum Totalausfall der Systemintegration.

Primärer Parameter ist die chemische Beständigkeit gegenüber Elektrolyten bei 60 °C. Ein häufiger Fehler ist Edelstahl 1.4404 in chloridhaltigen Bädern, was zu Lochfraßkorrosion führt. Ungeeignete Thermoplaste werden ausgeschlossen, da deren Versprödung zum Bersten des Gehäuses führen kann.

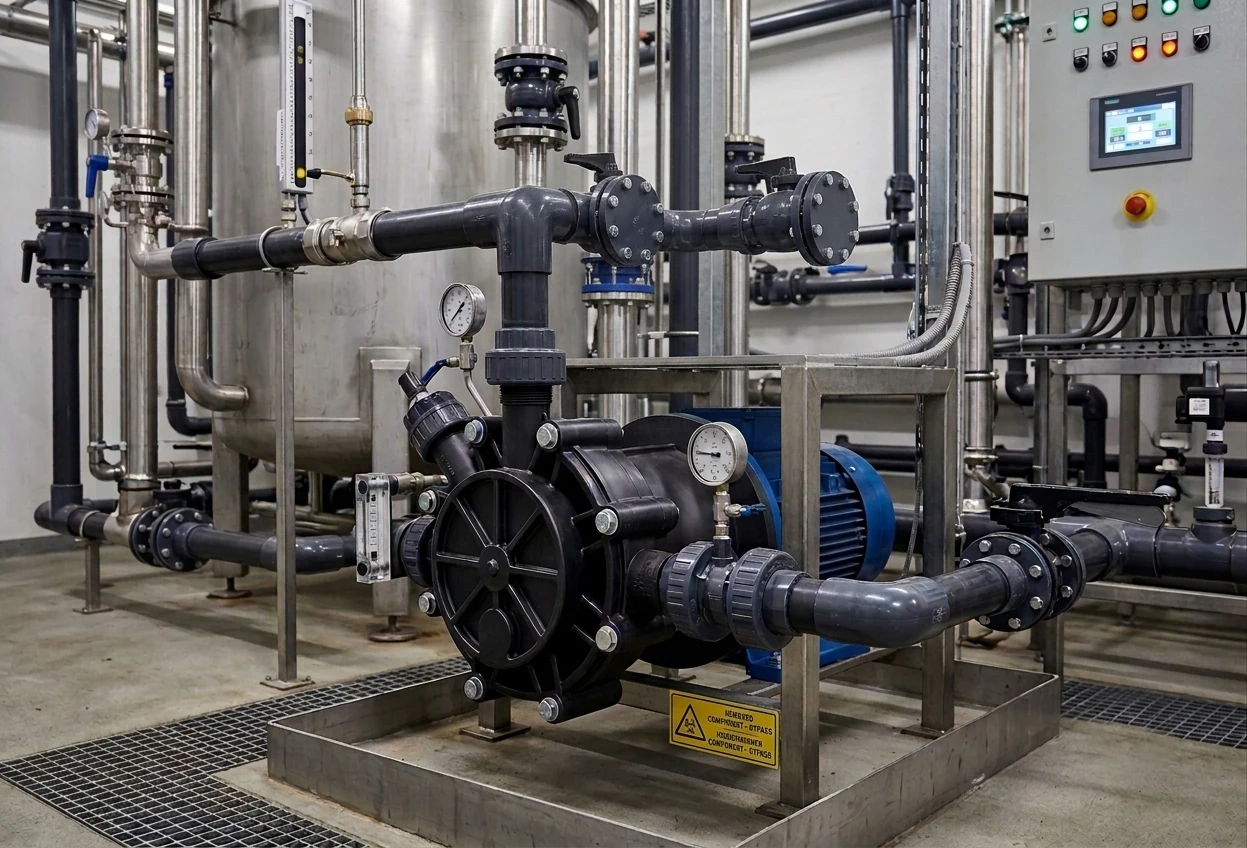

Die Magnetkupplungspumpe wird zur leckagefreien Förderung aggressiver Säuren eingesetzt. Ein Trockenlauf führt zur instantanen Überhitzung der Gleitlager im Spalttopf, da die kühlende Wirkung des Mediums fehlt. Die Stromüberwachung verhindert den thermischen Verzug des Spalttopfs und den wirtschaftlichen Totalschaden.

Feine Metallspäne im Kühlschmierstoff können die Dichtflächen der Gleitringdichtung mechanisch angreifen. Bei Verschleiß dringt Öl ins Lagergehäuse ein, was die Schmierfähigkeit mindert. Hartmetallbeschichtete Dichtflächen werden genutzt, da Standardkohle-Paarungen für feststoffhaltige Medien nicht geeignet sind.

Der NPSH-Wert ist bei hohen Drücken bis 70 bar für die Innenkühlung von Werkzeugen relevant. Die Ermittlung stellt sicher, dass auch bei hohen Drehzahlen keine Kavitationsschäden entstehen. Eine Unterschreitung des erforderlichen Drucks führt zur Schaumbildung und zerstört die Werkzeugschneide durch mangelnde Kühlung.

Ausgangspunkt ist die Vibrationsemission großvolumiger Strömungsmaschinen zur Medienförderung. Hohe Schallemissionen belasten Mitarbeiter und sind oft ein Indikator für strömungstechnische Ineffizienz oder Kavitation. Hocheffizienzmotoren und optimierte Laufradgeometrien reduzieren die Lärmbelastung und erhöhen die Lebensdauer.

Ausgangspunkt ist die Förderung von Gärresten oder Gülle mit hohem Trockensubstanzgehalt. Modulare Stationen erlauben schnelle Skalierung und einfache Integration in die bestehende Rohrleitungsinfrastruktur. Zerkleinerer vor der Pumpe minimieren die Beschaffung von Ersatzteilen, da Blockaden durch Fremdstoffe verhindert werden.

Pumpen für die Substratfütterung laufen oft im Intervallbetrieb unter hoher Last. Die Berechnung im Bestpunkt stellt sicher, dass die elektrische Leistungsaufnahme im Verhältnis zur Viskosität optimiert ist. Ein Betrieb außerhalb dieses Punktes erhöht die thermische Belastung der Elastomere und verursacht vorzeitigen Verschleiß.

Sickerwässer mit abrasiven Sanden führen zur stetigen Erosion an Laufrad und Gehäuse, was die Spaltmaße vergrößert. Regelmäßige Verschleißmessung ist notwendig, da ein zu großes Spaltmaß den Volumenstrom signifikant reduziert und die Filtration gefährdet.

Ausgangspunkt ist die präzise Zumischung von flüssigen Vitaminen oder Enzymen zu trockenen Futtermittelkomponenten. Die Einbindung in die SPS und der Einsatz von Durchflussmessern validieren die Dosiergenauigkeit. Eine Fehlfunktion führt hier zur Fehlcharge.

Durch Zersetzungsprozesse können in Entsorgungsbetrieben brennbare Gase entstehen, was die ATEX-Zertifizierung erforderlich macht. Pumpen müssen so konstruiert sein, dass auch bei Trockenlauf keine Funken entstehen können. Integrierte Trockenlaufschutzsysteme verhindern, dass Heißlaufen zur unmittelbaren Gefahr für die Anlage wird.

Kesselspeisewasserpumpen in Kraftwerken arbeiten mit Temperaturen bis zu 200 °C. Die thermische Ausdehnung des Gehäuses erzeugt Spannungen, die durch eine mittenachsige Aufhängung kompensiert werden müssen. Bei unzureichender Vorwärmung führen thermische Schocks zum Verzug der Welle und zum Totalausfall der Gleitringdichtung.

Im Fokus steht die Überwachung von Lagerschäden und Unwuchten bei hohen Drehzahlen. Industrielle Sensorik detektiert frühzeitig Frequenzen, die auf eine beginnende Kavitation hindeuten. Ohne diese Zustandsüberwachung kann ein Ermüdungsbruch der Schaufeln zum ungeplanten Netzausfall führen.

Pumpen sind in der Energietechnik oft die größten Einzelverbraucher von Hilfsenergie. Motoren der Klasse IE4 oder IE5 in Verbindung mit Frequenzumrichtern reduzieren den Energieverbrauch. Der Sanftanlauf minimiert die mechanische Belastung der Kupplung und verlängert Wartungsintervalle.

Ausgangspunkt ist die Förderung von heißem Wasser nahe dem Siedepunkt im Rücklauf. Die Berechnung des NPSHr stellt sicher, dass an keiner Stelle im Laufrad der Dampfdruck unterschritten wird. Bei Lastsprüngen muss der Zulaufdruck stabil bleiben, da Kavitationsschäden die Fernwärmeversorgung gefährden.

Hochkorrosive und feststoffhaltige Thermalwässer bilden den chemischen Ausgangspunkt. Dies erfordert den Einsatz von Magnetkupplungspumpen aus hochlegierten Werkstoffen wie Hastelloy oder Titan. Standard-Dichtungssysteme sind nicht geeignet, da auskristallisierende Salze die Gleitflächen zerstören würden.
