Produktbild & Leistungskurve
Technische Daten
| Fördermenge | 5,5 l/min (50Hz) | 5,5 l/min (60Hz) | ||
| Förderhöhe | 7,4 m (50Hz) | 5,5 l/min (60Hz) | ||
| Temperaturbereich | -20…+85°C | |||
| Max. Dichte | 1,2 Kg/dm3 @ max. 30 mPa s | |||
| Gehäusedruck | 10 bar | |||
| Gehäusematerial | PPS | |||
| Flügelrad | PPS | |||
| Welle | Keramik | |||
| O-Ring | NBR (Nitrile) | |||
| Motor | 230 V, 1 Ph, 50 Hz | 230 V, 1 Ph, 60 Hz | 110 V, 1 Ph, 50 Hz | 110 V, 1 Ph, 60 Hz |
| Leistung | 52 Watt (Input) / 18 Watt (Output) | |||
| Schutzart | IP X2 | |||
| Gesamtgewicht | ~ 2,275 kg | |||

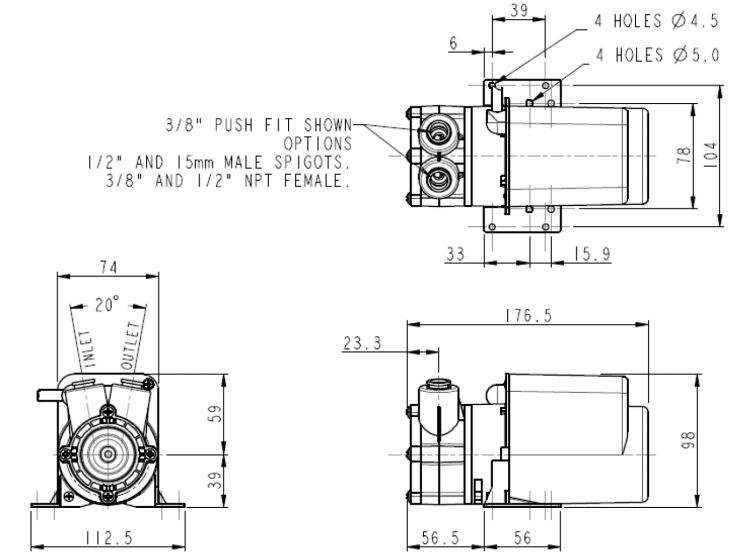

Abmessungen und Einzelteileübersicht

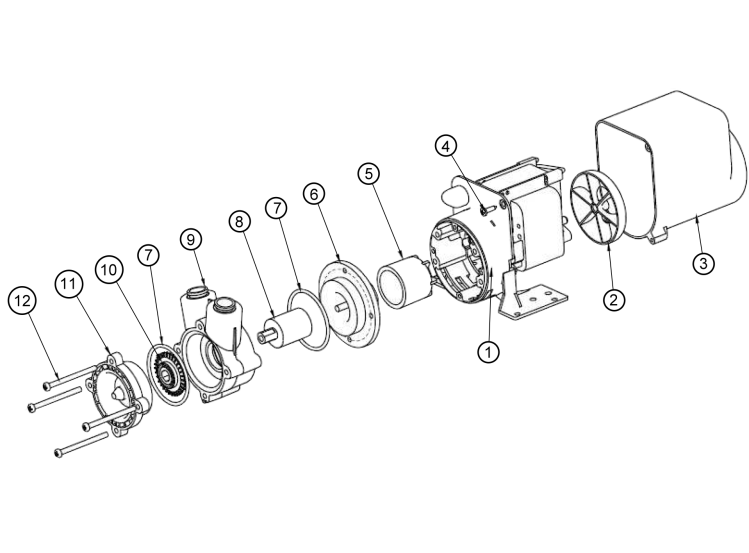

Einzelteile
| Pos. | Typ | Beschreibung | Stück | Art.-Nr. | Hinweis |
|---|---|---|---|---|---|
| 1 | HPR 6/8 | Motor | 1 | – | |
| 2 | HPR 6/8 | Lüfterrad | 1 | 033322 | |
| 3 | HPR 6/8 | Motorabdeckung | 1 | 043335 | |
| 4 | HPR 6/8 | Schraube | 2 | 001739 | |
| 5 | HPR 6/8 | Antriebsmagnet | 1 | 023267 | 6mm Bore |
| 6 | HPR 6/8 | Spindelgehäuse | 1 | 043321 | |
| 7 | HPR 6/8 | O-Ring | 2 | 013394 | Nitrile |
| 7 | HPR 6/8 | O-Ring | 2 | 013291 | EPDM |
| 7 | HPR 6/8 | O-Ring | 2 | 003265 | Viton |
| 8 | HPR 6/8 | Antriebsmagnet | 1 | 033248 | |
| 9 | HPR 6/8 | Pumpengehäuse | 1 | 033321 | threaded ports |
| 9 | HPR 6/8 | Pumpengehäuse | 1 | 043310 | threaded ports |
| 9 | HPR 6/8 | Pumpengehäuse | 1 | 033320 | plain ports |
| 10 | HPR 6/8 | Flügelrad | 1 | 033323 | |
| 11 | HPR 6/8 | Pumpendeckel | 1 | 033249 | |
| 12 | HPR 6/8 | Schraube | 1 | 022270 |
Artikelnummern
Die aufgeführten Artikel-Nummern sind die aktuellen, die sich in der Vergangenheit öfters geändert haben. Bei Ersatzteilbestellung die auf dem Typenschild der Pumpe befindliche Artikel-Nummer und Serien-Nummer angeben.
HPR und HBM Artikel-Nr.
HPR 6/8: 173946, 163958, 173941, 173947, 173982, 173958, 173957
HBM 6/8: 83933, 183901, 183932, 123901, 183949
